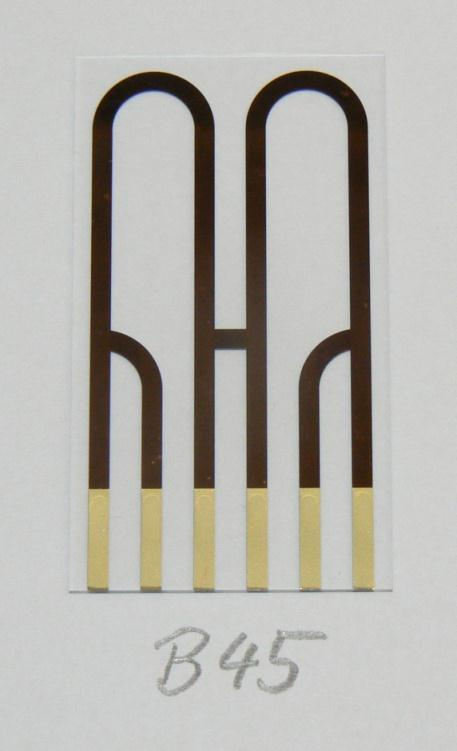

Big image

특징: 가) 대기부식 모니터링 방법 중에 하나인 전기저항 (Electrical Resistance)방법은 실내 및 보조환경과 같은 환경에서 수십 년 동안 적용되어 왔습니다.

나) 일반적으로 구리 또는 은과 같은 균일한 부식영향을 나타내는 금속재료를 이용하여 대기부식에 의해 박막금속의 전기저항 값 변화를 측정하는 방법에 적합합니다.

다) 실외측정과 비교하여 실내측정은 금속재료의 두께가 얇아 옹그스트롬 (0.1nm)단위로 감지되어 감도가 매우 높습니다.

라) 감도가 뛰어나기 때문에 실내의 저부식성 환경 - 클린룸, 기지국, 자동차 및 선박 내에 있는 전자장비에 대한 보호설계 또는 실내문화재 보관에 대한 환경평가 등 - 과 같은 적용사례가 가능합니다.

마) 배터리로 구동되는 소형크기이며, 특별한 기술이 필요하지 않는 간단한 조작으로 사용이 가능합니다.

작동원리

◎ 전기저항(ER) 기술은 'ASTM standard G96'과 'ISO 11844-2'에 설명되어 있습니다.

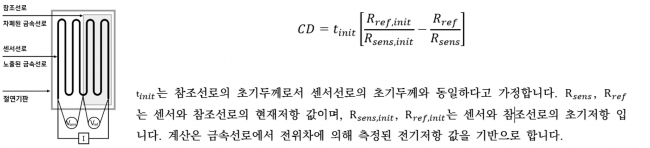

◎ 작동원리는 간단하지만 매우 효율적입니다. 아래그림과 같이 절연기판 위에 설치된 얇은 금속선로의 전기저항 값의 변화를 실시간으로 측정하고 기록합니다.

◎ 금속선로가 부식되면 선로의 단면적이 감소하고, 전기저항은 증가합니다. 차폐된 선로(참조선로)는 코팅이나 테이프에 의해 외부로부터 보호되기 때문에 온도변화로 인한 전기저항 변화를 보정하는 기준역할을 합니다.

◎ 금속선로의 너비는 금속재료의 유형에 따라 1 ~ 2 mm이며, 길이는 100 mm가 조금 넘는 크기입니다. 이 형상은 부식으로 인한 전기저항 변화에 대해서 높은 감도를 보이는 구조입니다.

◎ 센서의 감도와 측정수명은 주로 선로의 두께에 따라 달라집니다. 두께가 얇으면 감도는 높아지지만, 측정수명은 짧아집니다. 따라서 선로두께가 다른 금속재료를 다양한 환경에 적용하여 활용할 수 있습니다.

◎ 센서의 부식깊이(CD)는 아래 방정식에 따라 계산됩니다.

측정결과

◎ 그림과 같이 세로축은 측정기간, 가로축은 금속의 부식 깊이를 나타내는 그래프를 제공합니다.

◎ 실내공기의 경우 국제규격에 해당하는 ANSI/ISA S71.04-2013, Sacchi and Muller, ISO 11844-1의 기준을 제공합니다.

◎ 금속의 부식 깊이 정보를 실내 측정위치 별로 비교하여 확인할 수 있습니다.
